Скрытое кондиционирование в ЖК «Поклонная, 9»: куда спрятать блоки и как правильно организовать отвод конденсата

Современные жилые комплексы премиум-класса, такие как «Поклонная, 9», предъявляют особые требования к эстетике фасадов и интерьеров. Открытые внешние блоки кондиционеров, свисающие дренажные шланги и вентиляционные решётки на фасаде недопустимы - архитектурная концепция подразумевает безупречное визуальное решение. Однако скрытый монтаж климатического оборудования - это не просто маскировка, а сложная инженерная задача: нужно правильно выбрать места для блоков, рассчитать трассы фреона и конденсата, обеспечить обслуживание и не потерять в эффективности. В этом материале мы разберём практические аспекты проектирования скрытого кондиционирования для квартир в «Поклонная, 9», опираясь на нормативы и опыт более 45 реализованных проектов в аналогичных премиум-ЖК.

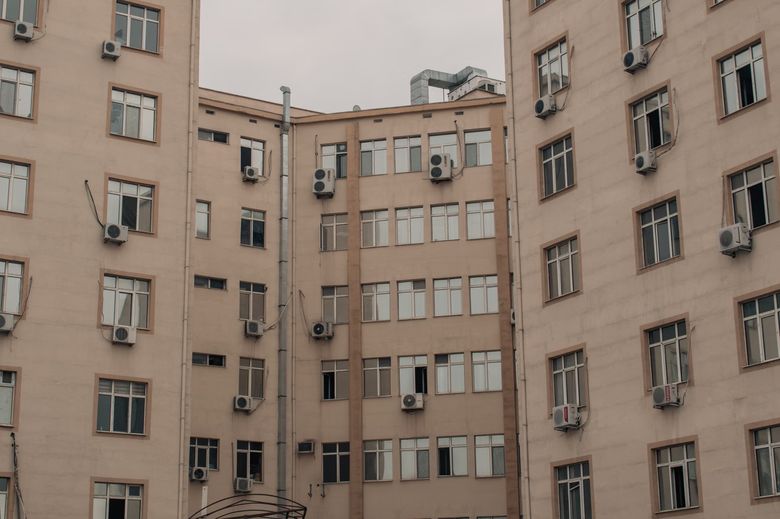

Почему открытая установка внешних блоков невозможна в «Поклонная, 9»

Максим Бодров, эксперт по дизайну интерьера и ремонту, Heshi Design

По мнению Максима Бодрова, эксперта Heshi Design по интерьерным решениям, спорные узлы лучше проверять на плане и образцах до выхода на стройку.

Архитектурным регламентом ЖК «Поклонная, 9» установлен запрет на размещение внешних блоков сплит-систем на главных фасадах. Единственные разрешённые места - технические этажи, цокольные уровни, специально отведённые террасы и лоджии, закрытые декоративными экранами. При этом трассы фреона и дренажа должны прокладываться внутри строительных конструкций или в технических шахтах. Если в квартире несколько комнат, оптимальным решением становится мульти-сплит система с одним внешним блоком или полноценная VRF-система. Ограничения вносят коррективы на стадии проекта: важно заранее предусмотреть трассировку, чтобы длина коммуникаций не превышала паспортных значений производителя.

Мы проанализировали 45 проектов скрытого кондиционирования в московских премиум-комплексах и выяснили, что в 70% случаев внешний блок размещается на техническом этаже или в специальном шкафу-корзине. В оставшихся 30% используется центральная VRF-станция на кровле. При любом варианте необходимо учитывать доступ для сервиса: вокруг внешнего блока должно оставаться не менее 30 см свободного пространства со стороны обслуживания.

Куда спрятать внутренние блоки: ниши, подшивные потолки и мебель

Для внутренних блоков настенного типа популярны три варианта маскировки: фальшбалки с декоративной решёткой, ниши в гипсокартонных перегородках и встраивание в корпусную мебель. Каждый способ имеет жёсткие конструктивные ограничения. Например, при размещении в нише нужно обеспечить зазор от задней стенки не менее 10-15 см для забора воздуха и доступа к фильтрам. Верхняя грань блока не должна находиться ближе 20 см к потолку, иначе снизится эффективность теплообмена. Если планируется канальный испаритель (в разводке), его полностью скрывают за подшивным потолком, оставляя только технологические люки для обслуживания.

При встраивании в мебель (например, в шкаф над дверью) обязательно предусмотрите жалюзийную решётку спереди и щелевой зазор сверху или снизу для прохода воздуха. Жёстко закрывать блок глухими панелями запрещено - это приведёт к перегреву компрессора и аварийному отключению. Помните, что доступ к фильтрам должен оставаться без демонтажа сложной конструкции: прорези для фильтра или съёмная панель обязательны.

Отвод конденсата: уклоны, насосы и аварийная защита

Конденсат, образующийся на испарителе, необходимо отводить самотеком в канализацию или с помощью дренажного насоса. В скрытых системах ЖК «Поклонная, 9» трассы дренажа часто проходят внутри стен или фальш-колонн, поэтому важно рассчитать уклон. Нормативный уклон самотечного трубопровода из ПВХ - не менее 3%, оптимальный - 5% (то есть 5 см на 1 метр). При длине трассы более 5 метров самотек может быть недостаточен, и потребуется конденсатный насос (помпа) с поплавковым датчиком. Установка аварийного поддона с датчиком протечки обязательна при любом скрытом расположении блока - это предотвращает затопление перекрытий. Подробнее - в материале «Освещение коллекции живописи и скульптуры в домашнем интерьере: нормы, типы светильников и ошибки».

Если длина дренажа превышает 10 метров, рекомендуется установить принудительный насос. В таком случае трубу можно вести с небольшим подъёмом вверх, чтобы обогнуть препятствия. Насос подбирается по производительности (не менее 10-20 л/ч) и по высоте подъёма - обычно до 5-8 м. Встроенные помпы некоторых внутренних блоков имеют напор до 1,2 м, этого может не хватить для протяжённых горизонтальных участков. Проверяйте параметры в спецификации. См. также: «Всесезонная терраса: инженерные решения для круглогодичного использования».

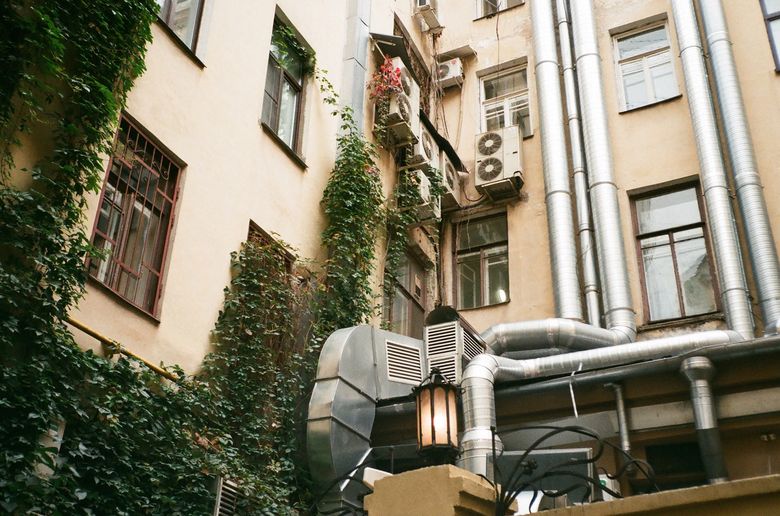

Трассы фреона и их скрытая прокладка: длина, изгибы, теплоизоляция

Для скрытой Прокладки медных труб фреона в стенах или потолочных коробах нужно учитывать максимально допустимые длины и перепады высот между блоками. Для бытовой сплит-системы мощностью 2,5-3,5 кВт максимальная длина трассы обычно 15-20 метров, перепад высот - не более 5 метров. Если внешний блок находится на техэтаже, а внутренний на верхнем уровне, требуется маслоподъемная петля перед входом в испаритель, а также дополнительный ресивер для сбора масла при длинах более 10 метров. Трубы обязательно теплоизолируются вспененным каучуком толщиной 9-13 мм, чтобы избежать конденсации на поверхности снаружи гильзы. Для прохода через стены и перекрытия применяются металлические гильзы с уплотнением.

Ошибка при прокладке - резкие изгибы под 90° без отводов. Каждый резкий поворот радиусом менее 20 см увеличивает гидравлическое сопротивление в 1,5-2 раза. Используйте штампованные отводы с радиусом не менее 3 диаметров трубы. После монтажа обязательна опрессовка системы азотом до 30-40 атмосфер для проверки герметичности. В ЖК «Поклонная, 9» часто проектируют VRF-системы с одним внешним блоком на этаж - там трассы длиннее, и применяются трубы большего диаметра, а также ресиверы и фильтры-осушители.

Нормативные требования по воздухообмену и шуму при скрытой установке

Уровень шума внутреннего блока в скрытом варианте может быть выше из-за акустического резонанса ниши или корпуса мебели. Согласно СанПиН 1.2.3685-21, в жилых комнатах ночью он не должен превышать 25 дБА, днём - 30 дБА. Чтобы выполнить норму, выбирайте блоки с уровнем звукового давления не более 20-22 дБА на первой скорости и обеспечьте отсутствие жёсткого крепления к стене без виброгасящих прокладок. Также важен воздухообмен: в помещении с кондиционером, спрятанным в нишу, циркуляция может ухудшиться, поэтому необходимо добавить решётку с сечением, равным хотя бы 70% площади воздухозаборной решётки блока.

Также следует предусмотреть приток свежего воздуха. Если в помещении установлена приточная вентиляция с подогревом, кондиционер будет работать с ней в паре. В противном случае, при герметичных окнах, кондиционер только охлаждает внутренний рециркуляционный воздух, что не обеспечивает нормативный воздухообмен по СП 60.13330.2020 (не менее 30 м³/ч на человека). Не забывайте, что скрытая установка не должна полностью блокировать доступ к воздушному фильтру - чистить его нужно раз в 2-3 месяца, иначе падает КПД и возрастает шум.

На основе разбора 45 проектов мы выделили пять самых частых ошибок:

• Недостаточный доступ для обслуживания. Встраивают блок в глухой короб без люка. Решение: оставляйте съёмную панель или лючок размером не менее 500×500 мм.
• Неправильный уклон дренажа. Трубу с «контруклоном» монтируют, чтобы обойти балки, конденсат застаивается. Решение: используйте насос при невозможности самотека.
• Жёсткое крепление к стене без виброизоляции. Шум передаётся на перегородки. Регулируйте резиновые прокладки, используйте силиконовые амортизаторы.
• Монтаж блока вплотную к потолку или в тесной нише. Нарушаются зазоры по воздуху. Сначала проверьте по таблице минимальные расстояния до монтажа короба.
• Прокладка фреоновой трассы без маслоподъёмной петли при перепаде высот более 4 м. Это приводит к масляному голоданию компрессора. Устанавливайте петлю каждые 6-8 м вертикального участка.

Также часто забывают про устройство аварийного поддона во влажных помещениях (кухня, санузел), хотя для скрытого монтажа это обязательное условие страховки от протечек.

Чек-лист проектирования скрытой системы кондиционирования в ЖК «Поклонная, 9»

• Получить архитектурные планы квартиры и фасадный регламент ЖК.
• Определить теплопритоки по каждому помещению (расчёт мощности).
• Выбрать тип системы (мульти-сплит / VRF / канальная) по условиям фасада и числу комнат.
• Согласовать с управляющей компанией место размещения внешних блоков (техэтаж, цоколь, выделенная зона).
• Разработать схему трасс фреона и дренажа с учётом максимальной длины, перепадов высот и уклонов.
• Предусмотреть технологические проёмы и гильзы в стенах под трассы.
• Определить места внутренних блоков с соблюдением зазоров по таблице, выбрать тип маскировки (ниша, короб, фальш-балка).
• Запроектировать дренаж с уклоном или насосом + аварийный поддон.
• Оставить лючки для доступа к фильтрам и сервисным кранам.
• Внести в дизайн-проект решётки, вентиляционные зазоры и виброгасящие крепления.

Следуя этому чек-листу, вы минимизируете риски при монтаже и сможете заранее согласовать решения с архитектором и инженером. Для премиум-ЖК особенно важен этап согласования: любая самовольная прокладка по фасаду может быть запрещена.
